高分子PTC熱敏電阻參數：

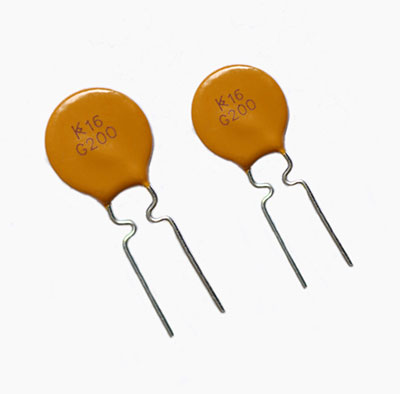

PPTC高分子PTC
1)零功率電阻:指在某一溫度下測量PTC熱敏電阻值時,加在PTC熱敏電阻上的功耗極低,低到因其功耗引起的PTC熱敏電阻的阻值變化可以忽略不計。PTC熱敏電阻應按零功率電阻分檔包裝,并在外包裝標明阻值范圍。耐壓、耐流能力測試后,每組樣品中自身前后的電阻變化率極差
δ=|(Ri后-Ri前)/Ri前一(Ri后-Ri前)/Ri前|≤100%
2)最小電阻(Rmin)/最大電阻(Rmax):在指定環境溫度下,例如25℃,安裝到電路之前特定型號的RF/WH系列高分子熱敏電阻的阻值會在規定的一個范圍內,即在最小值(Rmin)和最大值(Rmax)之間。
3)最大電阻(Rmax):在室溫條件下,RF/WH系列高分子PTC熱敏電阻動作或回流焊接安裝到電路板中1h后測得的最大電阻值。
4)初始電阻(Rmin):在被安裝到電路之前,在環境溫度為25℃的條件下測試,RF/WH系列高分子PTC熱敏電阻的阻值。
5)維持電流(Ihold):維持電流是RF/WH系列高分子PIC熱敏電阻保持不動作情況下可以通過的最大電流,在限定環境條件下,裝置可保持無限長的時間,而不會從低阻狀態轉變至高阻狀態。
6)動作電流(Itrip):在限定環境條件下,使RF/WH系列高分子熱敏電阻在限定的時間內動作的最小穩態電流。
7)動作時間:在環境25℃條件下,給PTC熱敏電阻加一個起始電流(保證是動作電流),通過PTC熱敏電阻的電流降低到起始電流的50%時經歷的時間就是動作時間。即過電流發生開始至熱敏電阻動作完成所需的時間。對任何特定的RF/WH系列高分子PTC熱敏電阻而言,流經電路的電流越大,或工作的環境溫度越高,其動作時間越短
8)最大工作電流/正常工作電流:在正常的工作條件下,流過電路的最大電流。在電路的最大環境工作溫度下,用來保護電路的RF/WH系列高分子PTC熱敏電阻的維持電流一般來說比工作電流大。
9)動作過程:RF/WH系列高分子PTC熱敏電阻在過電流發生或環境溫度增加時由低阻值高阻值轉變的過程。
10)最大電流(Imax,耐流值):在限定狀態下,RF/WH系列高分子PTC熱敏電阻安全動作的最大動作電流,即熱敏電阻的耐流值。超過此值,熱敏電阻有可能損壞,不能恢復.
11)泄漏電流(Ires):RF/WH系列高分子PTC熱敏電阻鎖定在其高阻狀態時,通過熱敏電阻的電流。
12)最大電壓(Umax,耐壓值):在限定條件下,RF/WH系列高分子PTC熱敏電阻動作時,能安全承受的最高電壓,即熱敏電阻的耐壓值。超過此值,熱敏電阻有可能被擊穿,不能恢復。
13)最大工作電壓:在正常動作狀態下,施加于RF/WH系列高分子PTC熱敏電阻兩端的最大電壓。在許多電路中,相當于電路中電源的電壓。
14)功率耗損:是指RF/WH系列高分子PTC熱敏電阻動作后所消耗的功率,通過計算流過熱敏電阻的泄漏電流和熱敏電阻端電壓的乘積得到。
15)高溫、高濕老化:在室溫下,測量RF/WH系列高分子PTC熱敏電阻在較長時間(如150h)處于較高溫度(如85℃)及高濕度(如85%濕度)狀態前后的阻值變化。
16)被動老化測試:室溫下,測量RF/WH系列高分子PTC熱敏電阻長時間(如1000h)處于較高溫度(如70℃或85℃)狀態前后的阻值變化。
17)冷熱打擊測試:在室溫下,RF/WH系列高分子PC熱敏電阻的阻值在溫度循環前后變化的測試結果。(例如,在-55~+125℃之間循環10次)。
18)PC強度(β):PIC熱敏電阻應具有足夠的PTC強度且不能出現NIC現象,按下式計算β
β=lgR140/R室溫≥5
式中:R140、R室溫為140℃與室溫時的額定零功率電阻值。
19)失效模式試驗:在進行失效模式試驗時,PTC熱敏電阻可能隨試驗處于失效狀態,允許的失效模式是開路或高阻狀態,但整個試驗過程中不得出現低阻態或起明火。
20)恢復時間:PTC熱敏電阻動作后的恢復時間應不大于60s。
21)動作特性:PTC熱敏電阻在耐壓、耐流試驗前、后都應進行不動作特性測試,并且,其中R為進行不動作特性試驗時熱敏電阻兩端的電壓除以流過熱敏電阻的電流1,Rn為額定零功率電阻初測值或復測值。
22)工作溫度范圍:PTC熱敏電阻可以安全工作的環境溫度范圍。
23)動作循環次數:指某一特定型號的高分子PTC熱敏電阻在正常動作以及經由特定方法定義的非正常動作條件下所能承受的最大的動作循環次數。
24)動作循環:在特定條件下,高分子PIC熱敏電阻動作至恢復的一個周期稱為一個動作循環。
25)斷開后電阻(RLmax):高分子PIC熱敏電阻在一定的電流和電壓下斷開1h后,恢復到初始狀態時的阻值。
26)觸發功率(Pd):在25℃環境下,PIC在斷開狀態的耗散功率。
27)擊穿電壓(UD):擊穿電壓是指PIC熱敏電阻最高的電壓承受能力,PTC熱敏電阻在擊穿電壓以上時將會擊穿失效。
28)耐壓值:指在規定的時間和溫度條件下,PC熱敏電阻能承受的最大電壓,超過這個電壓,PTC熱敏電阻將擊穿。
