四、熱敏電阻的非線性特性

熱敏電阻由于物理結構的原因,導致其非線性較大,因此在使用時要進行線性化處理。線性化處理雖然能夠改善熱敏電阻的特性曲線,但是比較復雜。為此,在要求不高的一般應用中,常做出在一定的溫度范圍內溫度與阻值成線性關系的假定,以簡化計算。在使用熱敏電阻檢測溫度時,給熱做電阻通以恒定的電流,電溫度阻兩端就可測到個電壓,然后通過下式求得溫度

T= TO-KU T

式中:T為被測溫度;T。為與熱敏電阻特性有關的溫度參數;K為與熱敏電阻特性有關的系數;U T為熱敏電阻兩端的電壓。

根據這一公式,如果能測得熱敏電阻兩端的電壓,再知道參數T0和K,則可以計算出熱敏電阻的環境溫度,也就是被測的溫度,這樣就把電阻隨溫度的變化關系轉化為電壓隨溫度變化的關系。

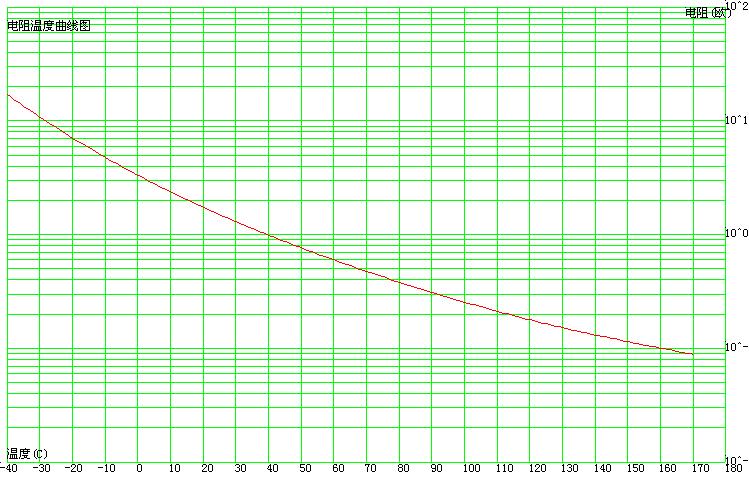

時恒電子熱敏電阻RT圖

五、CTR熱敏電阻特性

臨界濕度熱做電阻CTR(Critical Temperature Resistor）具有負電突變特性,在某一溫度下,電阻值隨溫度的增加急劇減小，具有很大的負溫度系數,構成CTR的材料是釩、鋇、鍶、磷等元素氧化物的混合燒結體,是半玻璃狀的半導體,也稱CTR為玻璃態熱敏電阻。CTR的驟變溫度隨添加鍺、鎢、鉬等的氧化物而變,這是由于不同雜質的摻入使氧化釩的晶格間隔不同造成的。成的。若在適當?shù)倪€原氣氮中五氧化二釩變成二氧化釩,則電阻急刷變大;若進一步還原為三氧化二釩, 則急變消失。產生電阻急變的溫度對應于半玻璃半導通常CTR熱敏電阻用樹脂包封成珠狀或厚膜形體物性急變的位置,因此產生半導體一金屬相移。使用,其阻值在1kQ~10MQ之間。CTR熱敏電阻隨溫度變化的特性屬劇變型,具有開關特性,當溫度高于居里點時,其阻值會減小到臨界狀態,突變的數量級為2~4。因此又稱這類熱敏電阻為臨界熱敏電阻。

為滿足不同條件下的使用要求,通過對材料成分的調整便可得到不同溫度特性的CTR熱敏電阻。圖1-6給出了由一些不同材料制成的CTR熱敏電阻的溫度特性曲線。由于CTR熱敏電阻溫度特性存在劇變性,因而不能像NTC熱敏電阻那樣用于寬范圍的溫度控制,只能在特定的溫區內使用。
